Armaturenverriegelungssysteme HSV
Der Schlüssel zur Anlagen- und Prozesssicherheit

Armaturenverriegelungssysteme HSV

Armaturen und Ventile spielen eine zentrale Rolle in vielen industriellen Produktionslinien und Energienetzwerken. Sie übernehmen dort wichtige Funktionen für die Sicherheit und die Prozesssteuerung. Deren korrekte Einstellung und Bedienung ist daher entscheidend für die Funktionssicherheit von ganzen Anlagen.

Ketten, Vorhängeschlösser und organisatorische Maßnahmen wie das Lock-out-tag Out Verfahren bieten in dieser Hinsicht keinen ausreichenden Schutz vor einer Fehlbedienung. Der Schlüssel zur Anlagen- und Prozesssicherheit: Die Nutzung von sogenannten Armaturenverrieglungssystemen, auch Ventilverriegelungssysteme genannt.

Funktionsweise und Aufbau

Auf Basis der sicherheitstechnischen Anforderungen Ihrer Anwendung stellen wir Ihnen Ihr individuelles Armaturenverriegelungssystem zusammen. Für unsere Armaturenverriegelungssysteme bieten wir ein breites Portfolio unterschiedlichster Systemkomponenten an.

Die Schlüssel zum System

Ebenso wie die Ventilverriegelungen selbst sind auch die Schlüssel aus Edelstahl gefertigt. Die individuelle Codierung gewährleistet höchste Sicherheit. Formgebung und Codierung sorgen dafür, dass ein Kopieren wie bei einfachen Schlüsseln von Vorhängeschlössern nicht möglich ist.

Die Schlüssel sind unter ergonomischen Gesichtspunkten gestaltet und bieten dank ihrer intelligenten Formgebung höchsten Handhabungskomfort – auch beim Tragen von schweren Sicherheitshandschuhen. Die Schlüssel lassen sich beidseitig in den Schacht einführen. Beim Einführen ist schon nach wenigen Millimetern erkennbar, ob der Schlüssel passt (Patent angemeldet). Das sorgt für einen schnellen Arbeitsablauf.

Farbige Schilder erleichtern zusätzlich die Identifikation und Zuordnung. Für eine kundenspezifische Gravur stehen bis zu vier Textzeilen zur Verfügung.

Was ist ein Armaturenverriegelungssystem?

Armaturenverriegelungsysteme bestehen aus mindestens zwei Komponenten und steuern das kontrollierte Öffnen und Schließen von Ventilen. Sie werden überall dort eingesetzt, wo eine bestimmte Reihenfolge für das Öffnen und Schließen z.B. mehrerer Ventile gefordert ist, um Unfälle zu verhindern, Material zu schützen oder die Sicherheit von Prozessen zu gewährleisten.
Ein leicht und sicher zu bedienendes Verrieglungssystem sorgt für den bestmöglichen Schutz vor Personen-, Sach- und Umweltschäden.

Einige typische Anwendungsbereiche für Ventilverriegelungen sind:

  • Öl- und Gasnetze
  • Pipelines
  • Chemische Produktionsanlagen
  • Tanklager
  • Kraftwerke
  • Abfüllanlagen
  • Papierfabriken
  • Wasserversorgungsanlagen

Ein häufig auftretender Anwendungsfall ist z.B. die Absicherung von Sicherheitsventilen:

HSV- Key
HSV M-R
HSV M-Q

Armaturenverriegelung HSV-Q

Die Armaturenverriegelung HSV-Q wird eingesetzt zur Verriegelung von hebelbetätigten Ventilen, zum Beispiel Kugelhähnen, Absperrklappen und Kegelhähnen. Sie kann bei allen Ventiltypen installiert werden, die mit einer Umdrehung von 90° oder 180° arbeiten.

Zum Lieferumfang gehört ein Hebel aus Edelstahl, der in verschiedenen Längen erhältlich ist. Die Verriegelung lässt sich für einen optimalen Zugang zu den Schlüsselschächten in verschiedenen Positionen auf dem Ventil ausrichten.

Die HSV-Q kann auch nachträglich an Ventile installiert werden, die bereits in Betrieb sind, ohne die Armatur zu beschädigen oder zu verändern.
Bei der Montage bleibt das Ventil selbst unverändert; der bestehende Hebel wird einfach durch die Ventilverriegelung ersetzt. Verschiedene Varianten mit einem oder zwei Schlüsseln sind lieferbar.

Armaturenverriegelung HSV-R

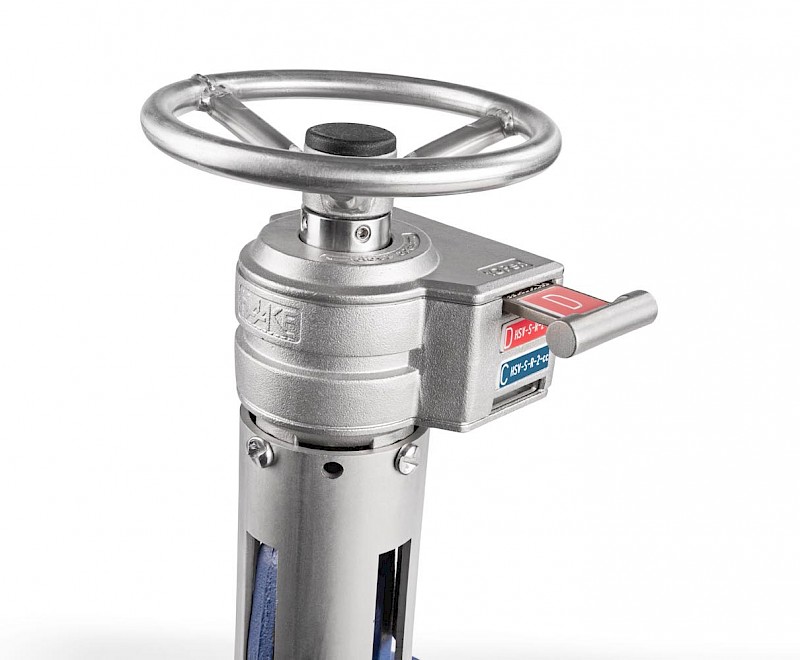

Die Armaturenverriegelung HSV-R wird eingesetzt zur Verriegelung von handradbetätigten Ventilen, zum Beispiel Schiebern, Kugelventilen oder Getrieben.

Die Anzahl der Umdrehungen zum Öffnen oder Schließen variiert bei unterschiedlichen Ventiltypen. Deshalb besitzt die HSV-R einen Zählmechanismus, der die Verriegelung an die Zahl von Umdrehungen zwischen den gewünschten Endlagen anpasst. Damit ist jede beliebige Ventilstellung als Verriegelungsposition einstellbar.

Die Ventilverriegelung ersetzt bei der Montage das ursprüngliche Handrad. Verschiedene Varianten mit einem oder zwei Schlüsseln und Handrädern unterschiedlicher Durchmesser sind lieferbar.

Armaturenschloss HSV-AT

Das Armaturenschloss HSV-AT verhindert die unbefugte Bedienung von Ventilen – Vandalismus oder Diebstahl. Diese Technik kommt bereits in petrochemischen Anlagen auf der ganzen Welt zum Einsatz. Eine Mechanik im Schlosskörper sorgt dafür, dass sich die Verriegelung frei um die innerhalb des Körpers liegende Spindel dreht. In diesem Zustand wird keine Kraft auf die Spindel übertragen; das Ventil lässt sich nicht betätigen. Erst das Einführen des codierten Schlüssels ermöglicht den Kraftschluss auf die Spindel und damit das Öffnen oder Schließen des Ventils.

Die Anti-Tamper-Verriegelung HSV-AT ist für alle Ventiltypen geeignet (Kugelhahn, Absperrklappe, Schieber, Kugelventil und andere) und wird mit Hebel oder Handrad geliefert.

Molchtürverriegelung HSV-CL

Die Molchtürverriegelung HSV-CL gewährt den Zugang zur Molchstation nur unter sicheren Bedingungen des zugehörigen Rohrsystems. Die Verriegelungen von Ventilen und Türen oder Klappen werden miteinander kombiniert.

Schlüsselwechseleinheit HSV-X

Die Schlüsselwechseleinheit HSV-X dient dazu, Schlüssel in einem vorbestimmten Ablauf freizugeben oder gefangen zu halten, gemäß den Anforderungen des Verriegelungssystems. Die Montage ist modular und kann leicht erweitert werden.

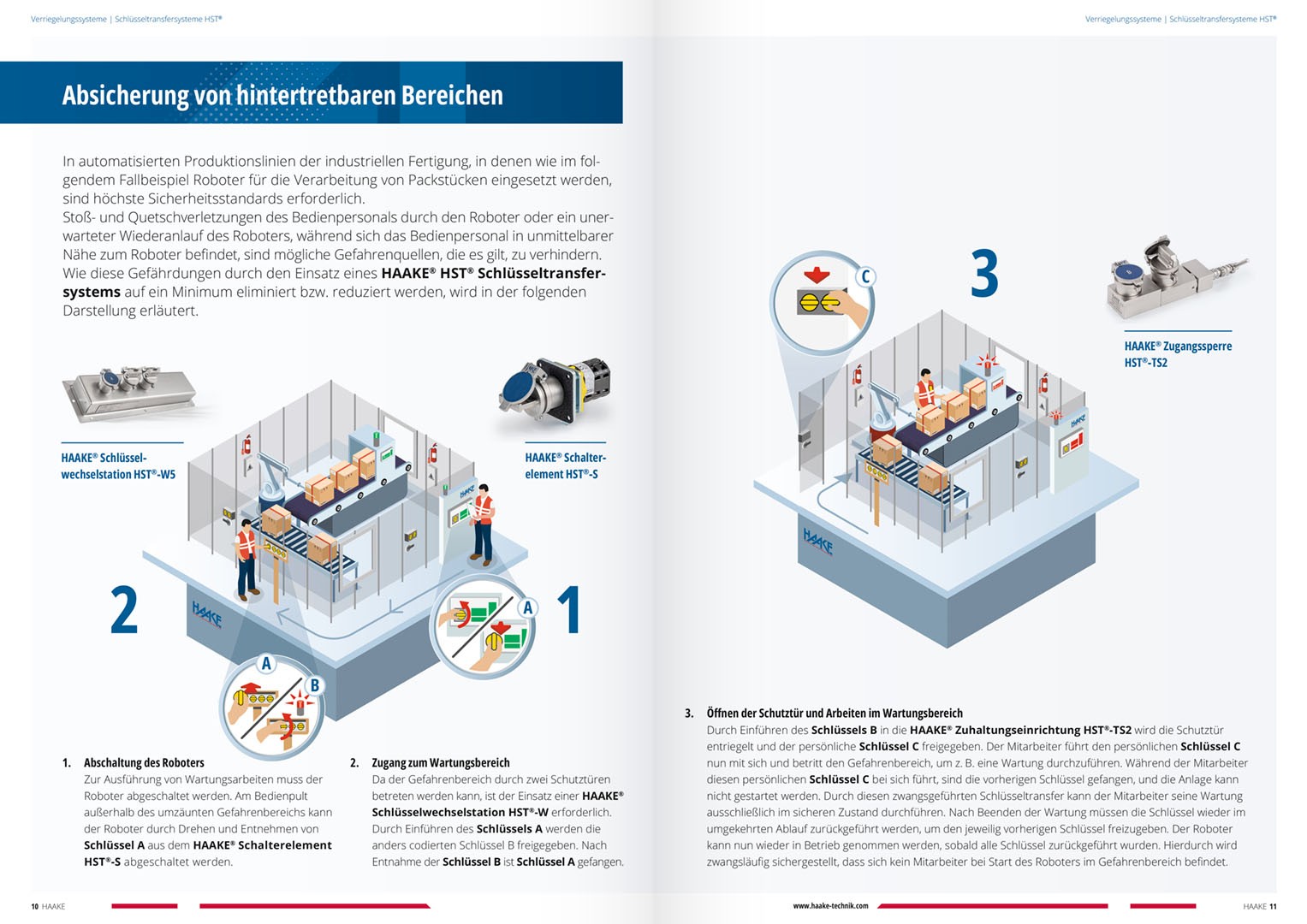

Die spezielle Variante HSV-X-HST kombiniert die Schlüssel der Ventilverriegelungen HSV mit denen der Türverriegelungen HST von Haake Technik.

Schlüsselkasten HSV-KC

Der Schlüsselkasten HSV-KC dient der Kontrolle und Überwachung der Schlüssel für Ventilverriegelungen vor Ort. Verschiedene Größen stehen zur Verfügung.

Jeder Schlüsselschacht am Schlüsselkasten ist individuell codiert und nur einem Schlüssel zugeordnet. Eine farbige Kennzeichnung und die Schlüsselnummer erleichtern die Identifizierung.

Ihr Nutzen auf einen Blick

  • Einfache Bedienbarkeit: Ihre Mitarbeiter können, unabhängig ihrer Qualifikation, die Bedienung schnell und einfach erlernen. Das steigert die Akzeptanz und reduziert die Motivation zur Manipulation.
  • Individuell codierte Schlüssel und Schlösser mit hoher Codierungszahl: Die Bediensequenz ist durch die individuellen Schlüssel und Schlösser zwangsweise vorgegeben. Das Unfallrisiko durch Umgehen oder durch eine Fehlbedienung wird auf ein absolutes Mindestmaß reduziert.
  • Individuelles und schwer kopierbares Schlüsseldesign und eine kontrollierte Schlüsselausgabe durch Haake Technik: Innerhalb Ihrer Anlage bzw. Anwendung verhindern wir die Existenz von unkontrollierten Ersatzschlüsseln, die ein Umgehen der Sicherheitsfunktion ermöglichen würden.
  • Ergonomischer und beidseitig einführbarer Schlüssel mit Früherkennung: Die einfache und transparente Bedienung sorgt für einen schnellen und störungsfreien Arbeitsablauf und sorgt somit für eine erhöhte Akzeptanz beim Bediener. Außerdem werden durch die Schlüsselfrüherkennung potenzielle Beschädigungen des Schlosses verhindert und folglich Reparatur- und Instandhaltungskosten reduziert.
  • Rein mechanisch, ohne Verkabelung: Unser System lässt sich einfach und kostengünstig installieren und die Sicherheitsfunktion ist permanent, d.h. auch im Falle eines Stromausfalls, gewährleistet.
  • Wartungsfrei: Geringe Instandhaltungs- und Wartungskosten
  • Einfache und nachträgliche Nachrüstung ist möglich Bereits gelieferte Systeme können problemlos im Nachgang weiter ausgebaut bzw. ergänzt werden.
  • Continuous Closing: Gerade bei handradbetriebenen Armaturen kann es zu Leckagen durch Abnutzung kommen. Durch unser Feature des Continuous Closing kann eine im geschlossenen Zustand verriegelte Armatur ohne Schlüssel weiter geschlossen werden, um eine Leckage zu schließen, ohne die komplette Ablauffolge zu durchlaufen.

Jetzt von Ihrem regionalen Ansprechpartner zu Armaturenverriegelungssystemen HSV beraten lassen!

Ihr regionaler Ansprechpartner
Haake Technik
Direkt kontaktieren:

Armaturen-Verriegelung und Schlüsseltransfersystem

In diesem Beispiel soll von dem einem Medium (orange) auf das andere Medium (gelb) gewechselt werden. Es soll verhindert werden, dass sich beide Medien mischen. Schritt 1: Schlüssel (A-rot) wird vom autorisierten Mitarbeiter in die rechte Verriegelung (Medium-orange) eingeführt. Das rechte Ventil wird geschlossen. Schlüssel (B-blau) wird frei und kann entnommen werden. Schritt 2: Schlüssel (B-blau) wird nun in die linke Verriegelung (medium-gelb) eingeführt. Das linke Ventil wird geöffnet und Schlüssel (C-grün) wird frei. Dieser Schlüssel wird nun durch den autorisierten Mitarbeiter entnommen und kann zur weiteren Verwendung genutzt werden.
